Orano sélectionné par Terrestrial Energy

Terrestrial Energy a conclu un accord avec Orano, leader mondial du cycle du combustible nucléaire, dans le cadre de son programme d’approvisionnement en combustible pour l’exploitation du Réacteur Intégral à Sels Fondus (Integral Molten Salt Reactor, IMSR), une centrale nucléaire de génération IV.

Le large éventail de services de l’accord comprend l’enrichissement de l’uranium, la conversion chimique en combustible IMSR, sa production, son transport, son emballage et sa logistique. Ce champ d’application couvre l’analyse de la production et de la fourniture commerciales à grande échelle de combustible IMSR et s’applique aux principaux marchés actuels pour le déploiement de centrales IMSR, notamment le Canada, les États-Unis, le Royaume-Uni et le Japon.

Cet accord s’inscrit dans la stratégie d’approvisionnement multiple de Terrestrial Energy pour l’approvisionnement en combustible IMSR et reflète la volonté d’Orano de soutenir la commercialisation des réacteurs de nouvelle génération avec sa large gamme de services de combustible. La relation entre les sociétés est non exclusive et permet aux deux parties de poursuivre d’autres opportunités commerciales similaires dans l’industrie nucléaire.

Depuis plus de 50 ans, le Groupe Orano fournit à l’industrie nucléaire mondiale des produits et des services d’expertise sur l’ensemble du cycle du combustible nucléaire. Ces services comprennent l’enrichissement de l’uranium ainsi que la conversion, la production, l’emballage et le transport du combustible. La sécurité de l’approvisionnement en combustible commercial tout au long de la durée de vie de la centrale est soutenue par les installations de conversion et d’enrichissement modernes et de pointe d’Orano, qui répondent aux normes de sûreté, de qualité et de sécurité les plus élevées tout en réduisant l’empreinte environnementale.

« Cet accord avec Terrestrial Energy applique la portée mondiale de l’approvisionnement en combustible et l’expérience d’Orano pour se concentrer sur l’alimentation de la prochaine génération d’énergie nucléaire innovante et propre au Canada », a déclaré Amir Vexler, PDG d’Orano USA. « Notre équipe nord-américaine est fière de jouer un rôle essentiel dans l’établissement de cette connexion et la réalisation de l’accord. »

« Les exigences des exploitants des centrales pour l’approvisionnement en combustible s’étendent au-delà de l’enrichissement de l’uranium à une gamme de services essentiels qui, ensemble, assurent un approvisionnement sécurisé en combustible du réacteur jusqu’à la porte de la centrale », a déclaré Simon Irish, PDG de Terrestrial Energy. « Le champ d’application de notre accord couvre toute la gamme de l’enrichissement, la production, avec ses éléments de transport, y compris l’emballage et la logistique, pour un approvisionnement commercial complet. Cette gamme de services est essentielle pour l’exploitation des premières centrales IMSR dès 2028. »

Le combustible IMSR utilise un dosage standard d’uranium faiblement enrichi (UFE), qui est devenu la norme de combustible commercial au cours de nombreuses décennies d’exploitation des centrales électriques. À l’exception des centrales CANDU (qui utilisent de l’uranium non enrichi), les centrales nucléaires commerciales du monde entier utilisent aujourd’hui l’UFE à dosage standard.

Terrestrial Energy a présenté le 14 septembre sa nouvelle centrale électrique IMSR400, qui se compose de réacteurs et de générateurs jumeaux pour produire 390 MW d’électricité propre sur un site. L’IMSR400 est l’une des trois conceptions de centrales électriques à petit réacteur modulaire (SMR) à l’étude pour un déploiement à la centrale nucléaire de Darlington d’Ontario Power Generation. C’est l’un des deux candidats technologiques de génération IV et le seul candidat technologique canadien. L’entreprise Terrestrial Energy à Oakville représente le plus grand projet de développement technologique de centrale électrique SMR au Canada.

Publicité

Un avis positif

Terrestrial Energy a reçu hier l’avis de la Commission canadienne de sûreté nucléaire (CCSN) que la première phase de l’examen de la conception de fournisseur pour le réacteur intégral à sels fondus (IMSR) a été terminée avec succès. C’est le premier avis réglementaire d’une autorité de sûreté nucléaire occidentale sur la conception d’une centrale électrique commerciale avancée.

Le directeur général de Terrestrial Energy, Simon Irish, a déclaré: « L’achèvement de la phase 1 de l’examen de la conception de fournisseur – le premier réacteur avancé à le faire – est une réalisation historique. L’entreprise se positionne en précurseur dans un secteur technologique en croissance rapide. La centrale nucléaire IMSR est une technologie énergétique transformatrice qui prend un pas de plus vers l’objectif de faire une contribution majeure à la demande mondiale croissante d’énergie à faible coût, propre et fiable. »



CCSN doc

La commercialisation d’une centrale nucléaire avancée telle que l’IMSR implique d’anticiper une série d’activités pour soutenir le déploiement, notamment l’engagement réglementaire et industriel, la sélection du site et le soutien du gouvernement. Terrestrial Energy a fait de grands progrès dans ces domaines importants:

«Les agences internationales de l’énergie reconnaissent que les énergies renouvelables intermittentes telles que l’éolien et le solaire ne peuvent pas répondre à toutes les exigences d’un système mondial d’énergie propre et conviennent que l’énergie nucléaire jouera un rôle crucial dans la satisfaction de nos futurs besoins énergétiques. Les réacteurs avancés offrent un ensemble de technologies nucléaires nouvelles et transformatrices avec zéro émissions, une application industrielle beaucoup plus grande, et qui rendent les centrales nucléaires plus économiques et plus faciles à financer.»



Source : communiqué de presse

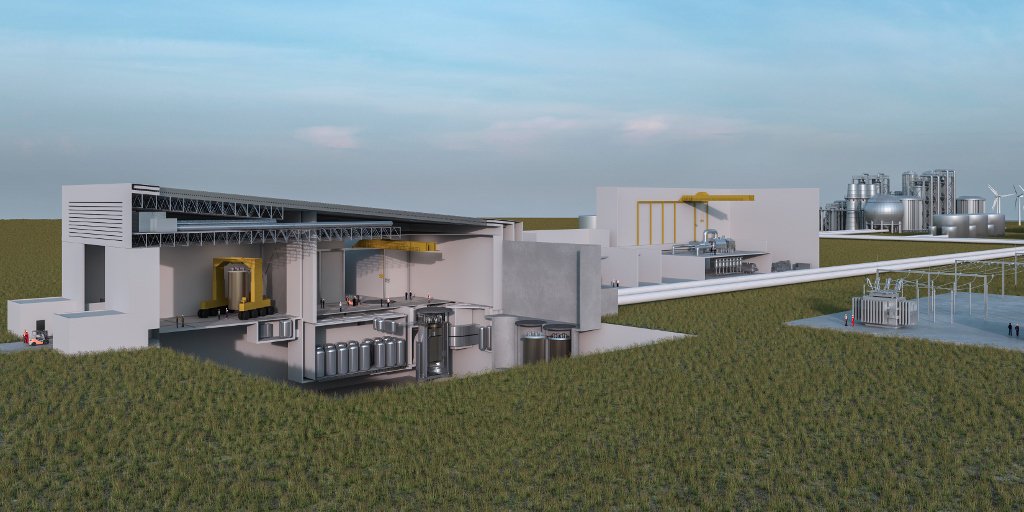

Image d’une centrale IMSR : Terrestrial Energy

Valeur vs Coût

La vie est pleine d’arbitrages. Que le choix soit majeur comme où habiter, ou mineur comme l’achat d’un produit au supermarché, nous pesons constamment la valeur de nos décisions contre leur coût.

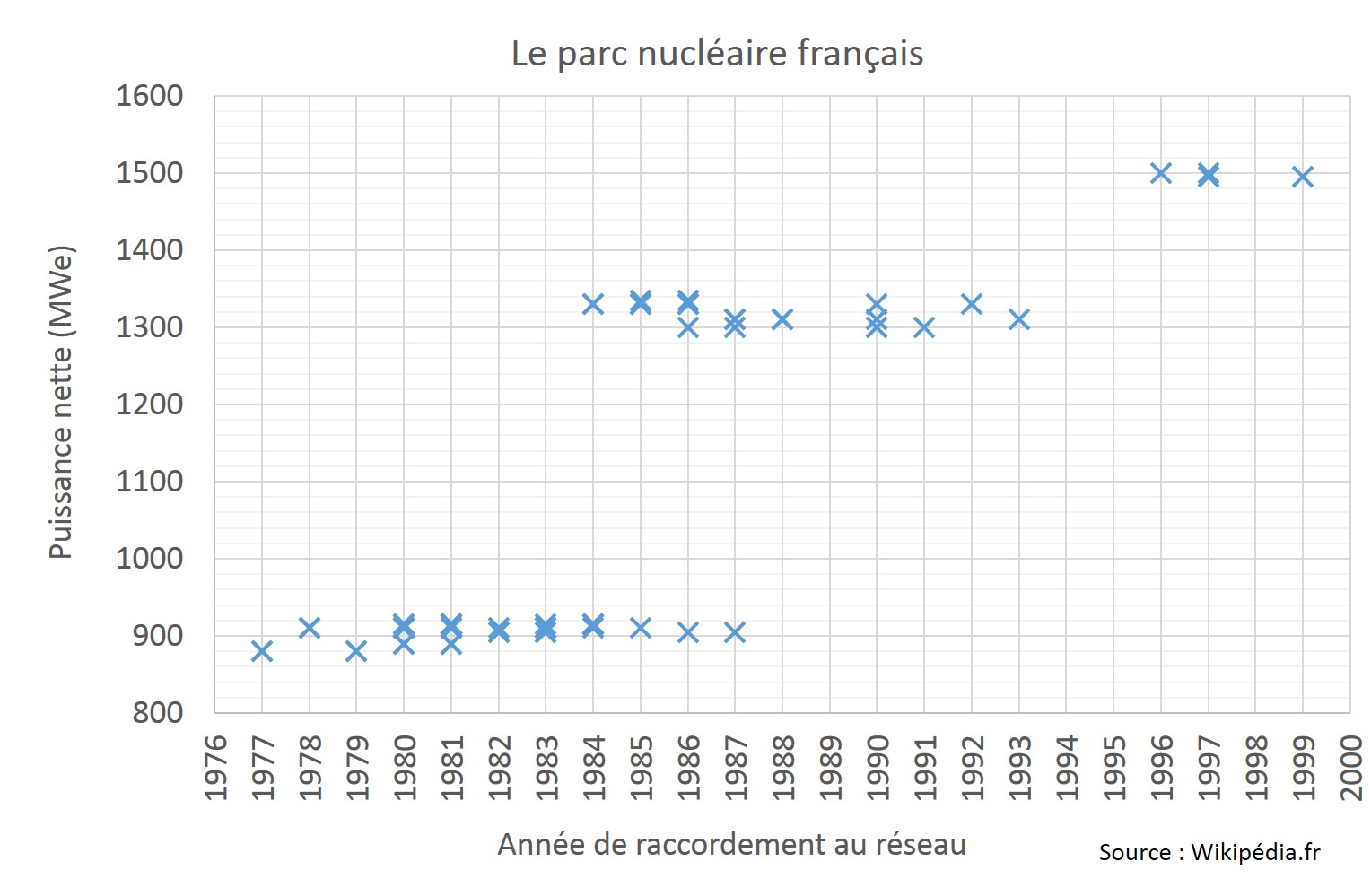

La France a décidé dans les années 1970 de produire une grande partie de son électricité à partir d’énergie nucléaire. En 2015, 58 réacteurs à eau pressurisée dits de « génération 2 » ont produit 76,3% de son électricité. Même si un réacteur nucléaire est une machine très chère, l’énergie nucléaire a beaucoup de valeur – elle permet de produire de vastes quantités d’énergie en sécurité, de façon fiable 24h/24h, sans envoyer dans l’atmosphère du CO2 et d’autres polluants.

parc-nucleaire-francais

Pour mesurer subjectivement la valeur de l’énergie nucléaire, la quantité d’énergie produite est la première considération, mais les technologies qui permettent de gagner en sécurité, fiabilité, propreté et durabilité apportent aussi de la valeur.

Imaginons un graphique de valeur contre coût.

  • En rouge la partie avec faible valeur et coût élevé
  • En vert la partie avec valeur élevée et coût faible.

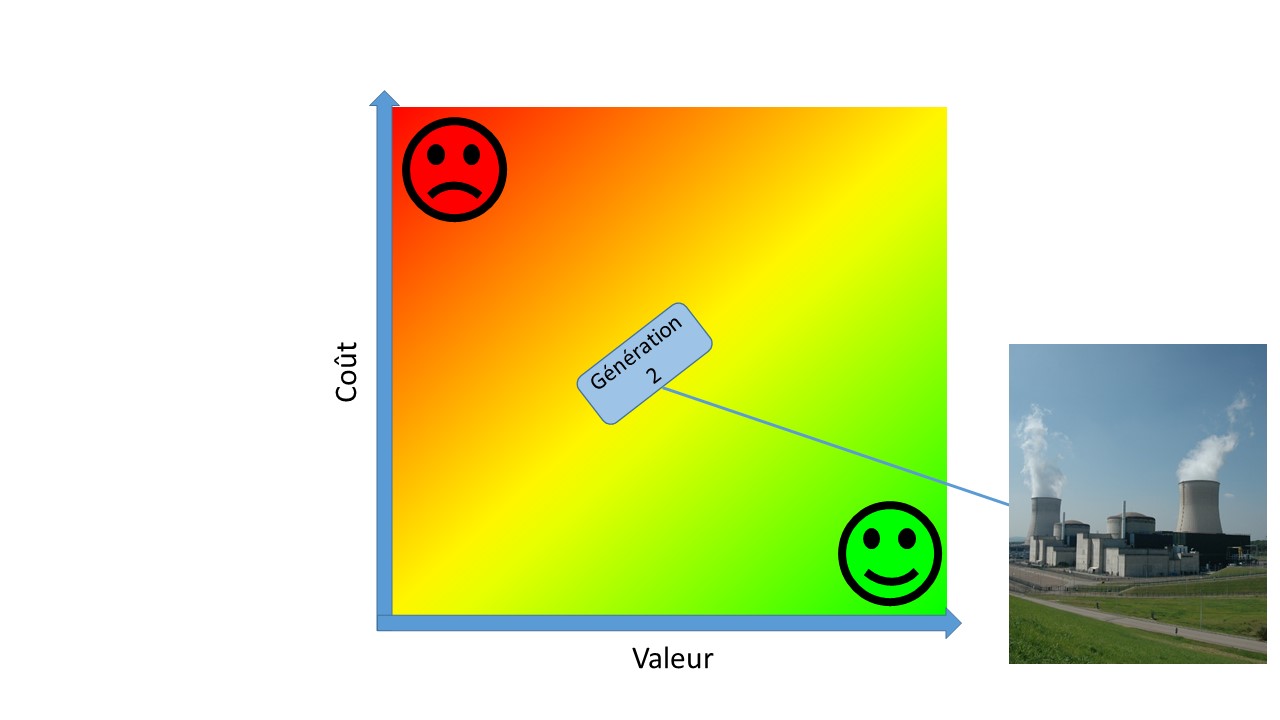

Plaçons la technologie actuelle des réacteurs nucléaires de génération 2 au milieu de ce graphique :

valeur-vs-cout-5

A partir de cet état des lieux, différentes options sont disponibles.

epr

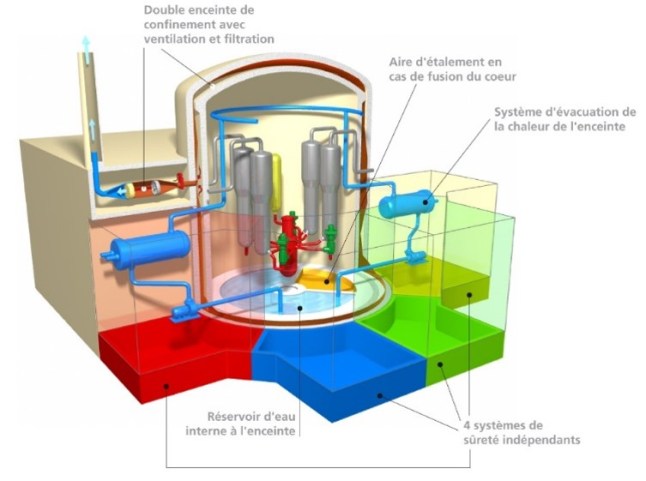

EPR

On peut par exemple aller vers la technologie de génération 3 (ou 3+) comme le réacteur EPR actuellement en construction à Flamanville.

Cette technologie a de nombreux avantages en termes de sécurité par rapport à la génération 2, avec l’ajout de nouveaux systèmes. Un réacteur EPR est également plus puissant, avec une capacité de 1 650 MWe. La technologie a donc plus de valeur que la génération 2.

Mais la génération 3 est bien plus chère que la génération 2. Le planning du projet ayant été repoussé plusieurs fois, l’estimation pour le coût du réacteur Flamanville 3 est actuellement 10,5 milliards d’euros (soit 6,36 €/W).

astrid

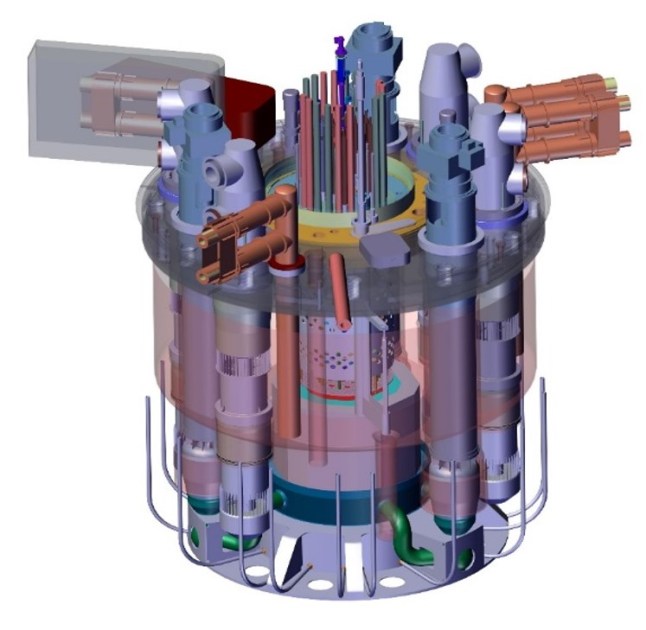

ASTRID

Sinon, il y a l’option de la génération 4, où la France développe le projet ASTRID, qui a pour objectif de relancer la filière des réacteurs à neutrons rapides au sodium, suite aux réacteurs expérimentaux Rapsodie, Phénix et Superphénix. ASTRID est réputé être aussi sûr que les réacteurs de génération 3+, mais apporte de la valeur en fermant le cycle nucléaire pour apporter une vraie réponse au problème de la durabilité.

Dans les mots de monsieur Nicolas Devictor, chef du programme ASTRID au CEA :

« En France, toutes les parties sont d’accord pour dire qu’un réacteur à neutrons rapides refroidi au sodium sera toujours plus cher qu’un réacteur à eau pressurisée. Toujours. »

« Il y a un service par contre qui n’est pas le même. Un réacteur à neutrons rapides – c’est un service sur le cycle, sur la gestion des matières. C’est de l’indépendance énergétique en partie aussi dont on parle, parce qu’en France on a des stocks d’uranium importants. On a un stock de Plutonium significatif aussi. »

Donc ASTRID, comme la génération 3, c’est plus de valeur pour plus de coût.

Une autre option est disponible – celle des petits réacteurs modulaires.

prm

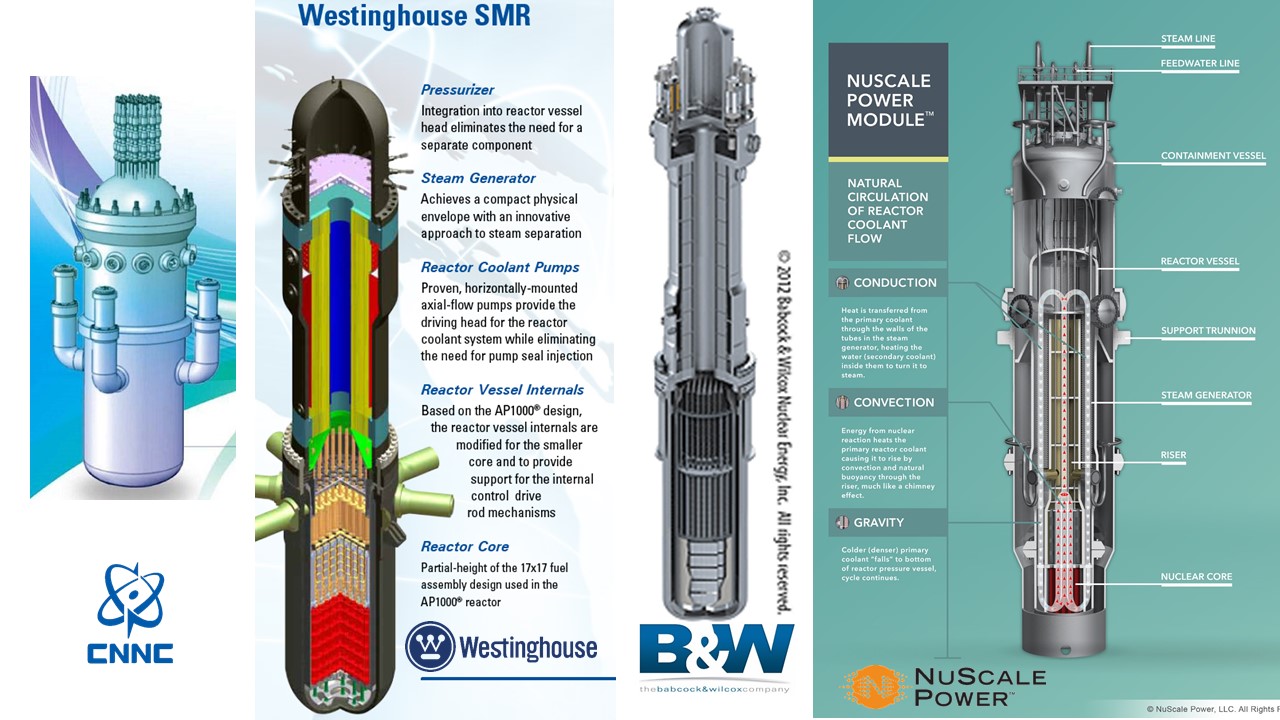

Petits réacteurs modulaires

Assemblés en usine et livrés à la centrale par chemin de fer ou camion, leur petite taille permet une réduction importante du coût, et un financement plus facile.

Mais avec une puissance typiquement entre 50MWe et 300MWe, il faut construire plusieurs réacteurs pour produire la même quantité d’électricité qu’un réacteur de génération 2. Donc cette technologie présente moins de coût pour moins de valeur.

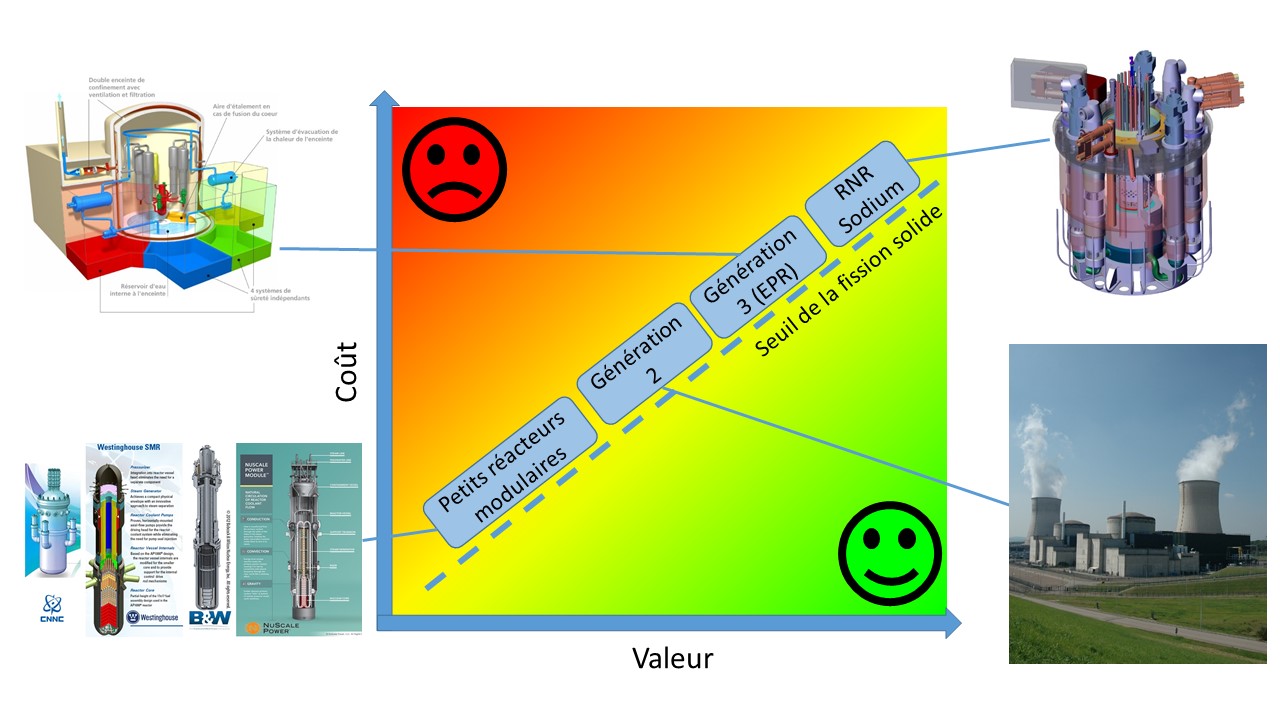

Toutes ces options technologiques utilisent un combustible à l’état solide. Plaçons les sur notre graphique de valeur vs coût :

valeur-vs-cout-6

Toutes les technologies ont un seuil de coût minimum. Quand on choisit le concept de la technologie, on choisit aussi son seuil de coût. Le seuil de la fission solide empêche l’industrie nucléaire actuelle de quitter la zone jaune.

La vraie innovation, ce serait une technologie qui nous rapproche du smiley vert – plus de valeur pour moins de coût.

Et la fission liquide peut faire cela. Les technologies en développement de réacteurs à sels fondus ont un coût réduit à cause de leur sécurité intrinsèque.

valeur-vs-cout-3

De loin le plus grand avantage vient de la chimie des sels fondus. Quand les produits de fission sont créés dans un liquide ionique, ils sont enfermés dans ce liquide qui est chimiquement très stable. Les liaisons fortes entre les atomes les empêchent de sortir du liquide, donc le premier niveau de confinement est assuré par la chimie. On agit directement pour réduire le danger du système de réacteur.

Les sels qu’on utilise sont liquides jusqu’à des températures très élevées, donc le système fonctionne à pression atmosphérique. Tous les problèmes de plomberie qui sont associés avec une opération à pression élevée sont éliminés.

Avec un combustible liquide on peut appliquer plein d’astuces dans la conception de l’architecture du réacteur, qui aident aussi à simplifier la conception et réduire le coût.

En construisant les réacteurs en usine, un peu comme pour les avions, on peut s’inscrire dans la démarche des petits réacteurs modulaires, ce qui apporte aussi un gain de coût. On n’assemble pas les airbus dans les aéroports.

Et dans la production d’énergie thermique, plus c’est chaud, plus c’est utile. Les réacteurs à sels fondus fonctionnent à une température beaucoup plus élevée que le nucléaire actuel – environ 700°C au lieu de 350°C, et ça ouvre la porte à d’autres marchés que l’électricité, comme la chaleur industrielle, la production de carburants de synthèse, ou le dessalement de l’eau de mer.

imsr

Avec une technologie comme le réacteur intégral à sels fondus  (IMSR) de Terrestrial Energy, on peut aller vers un coût très faible pour une technologie nucléaire intrinsèquement sûre.

Ces petits réacteurs modulaires auront des tailles entre 30MWe et 300MWe. Leur commercialisation est attendue dans les années 2020.

SSR.jpgLe réacteur à sels stables (SSR) de Moltex Energy permettrait, avec un coût similaire en Euros par Watt, de remplacer les REP de génération 2 et 3.

D’une puissance minimum de 300MWe, l’ajout de modules de 150MWe porte sa puissance maximum à 1200MWe.

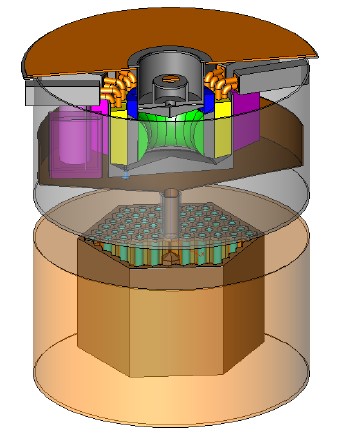

MSFR 2.jpgEt les travaux du CNRS et de l’équipe européenne du projet SAMOFAR sur le réacteur MSFR nous montrent le chemin vers une filière à combustibles liquides tout aussi durable que la filière des réacteurs à neutrons rapides refroidis au sodium, mais avec une fraction du coût.

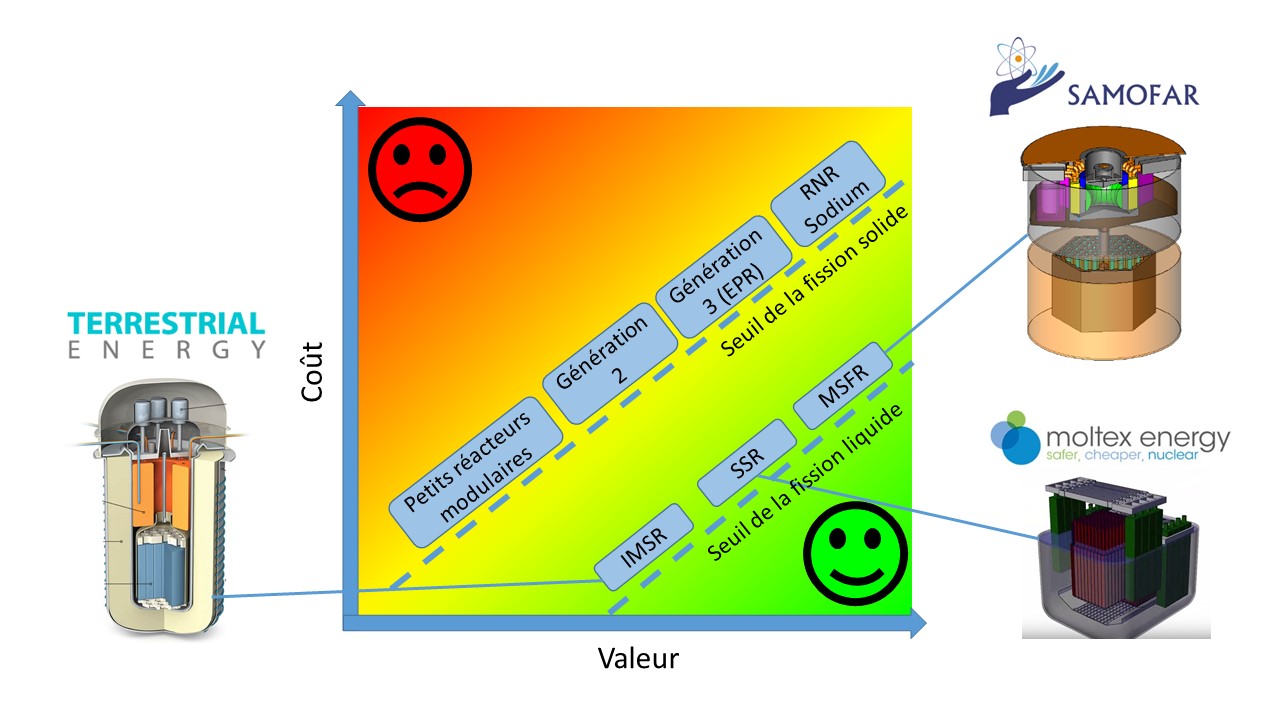

Le seuil technologique de la fission liquide est un nouveau paradigme pour l’énergie nucléaire.

valeur-vs-cout-8

Avant d’aller sur Mars, avant de faire la fusion nucléaire ou les voitures autonomes, faisons déjà ce changement fondamental pour remplacer les combustibles nucléaires solides par des liquides, pour faire la fission nucléaire correctement.

Une fission nucléaire intrinsèquement sûre, fiable, propre et durable, ramenée à un coût qui permettra de concurrencer les carburants fossiles, peut permettre à l’humanité de simultanément augmenter sa prospérité et réduire son impact sur l’environnement.

Plus de valeur et moins de coût. C’est ça le vrai progrès.

Animation IMSR

L’architecture du Réacteur Intégral à Sels Fondus, en développement chez Terrestrial Energy, a complètement changé le paradigme technique et économique de l’énergie nucléaire. Les réacteurs actuels, qui coûtent des milliards d’euros, doivent être rentabilisés sur une période la plus longue possible, ce qui est en conflit avec l’usure inévitable des composants du réacteur à cause du flux de neutrons de la réaction en chaîne.

Dans l’architecture de Terrestrial, tous les composants qui vont s’user font partie d’un unité cœur qui est scellé en usine, livré par camion et installé dans la centrale dans un silo sous le niveau de la terre. La sécurité intrinsèque du combustible liquide aux sels fondus a permis à Terrestrial de réduire le coût de cet unité à un point où il peut être rentable avec une durée de vie de juste sept ans. Du coup, les questions sur la durée de vie des matériaux, et sur la corrosion par les sels fondus sont maitrisées.

Des millions de dollars pour la fission liquide

Bill Gates ne perd pas son temps. Le 30 novembre 2015 il a lancé à la conference COP21 à Paris la Breakthrough Energy Coalition, un groupe de 28 milliardaires qui se sont réunis pour investir dans l’énergie propre.

Membres BEC 2

Et le même jour il était aux côtés de 20 chefs d’état pour lancer Mission Innovation. Ces 20 pays vont doubler leurs budgets de recherche dans les énergies propres d’ici 5 ans.

Mission Innovation

Avec cette nouvelle organisation, quelle technologie d’énergie propre révolutionnaire est en première ligne en Amérique du Nord pour recevoir des fonds privés et publics?

Le Réacteur à Sels Fondus.

Terrapower, l’entreprise start-up soutenue par Bill Gates, a jusqu’alors été focalisée sur le développement d’un Réacteur à onde progressive, avec refroidissement au sodium. Sur leur site internet il est indiqué que « TerraPower prévoit que le réacteur à ondes progressives (TWR) puisse être compétitif en coût avec les réacteurs à eau légère existants« . Mais Gates sait très bien que ce n’est pas suffisant. Pour faire une vraie rupture, une nouvelle technologie nucléaire doit être moins chère que le charbon.

L’atteinte de cette cible serait possible avec un réacteur à sels fondus parce que le profil de sécurité unique offert par un combustible liquide à base de sels chimiquement stables réduit considérablement les hasards associés à l’opération d’un réacteur nucléaire.

L’annonce a été faite le 15 janvier 2016 par le Département de l’Énergie des États-Unis d’une subvention allant jusqu’à 40 millions de dollars, avec une somme initiale de 6 millions de dollars, pour développer le Réacteur Rapide à Chlorures Fondus (Molten Chloride Fast Reactor, MCFR). Terrapower développe ce réacteur avec Southern Company, un des plus grands producteurs d’électricité des États-Unis, et avec la collaboration du Electric Power Research Institute, de l’Université Vanderbilt, et du Laboratoire national d’Oak Ridge.

Partenaires MCFR.jpg

Mais Bill n’est pas le seul à s’intéresser aux réacteurs à sels fondus outre-atlantique.

Le 8 janvier 2016 la société canadienne Terrestrial Energy a annoncé avoir terminé un tour de financement, pour 10 millions de dollars canadiens. A rajouter à leur premier tour de capital d’amorçage qui a levé environ 1 million de dollars canadiens. Un troisième tour est prévu pour 2016. Terrestrial Energy vient de passer un jalon majeur dans le développement de leur Réacteur Intégral à Sels Fondus, avec l’annonce le 25 février 2016 de leur engagement dans le processus de validation de leur technologie avec la Commission canadienne de sûreté nucléaire. Ils ont publié le 1 mars 2016 une série d’images pour mieux visualiser l’architecture de la technologie :

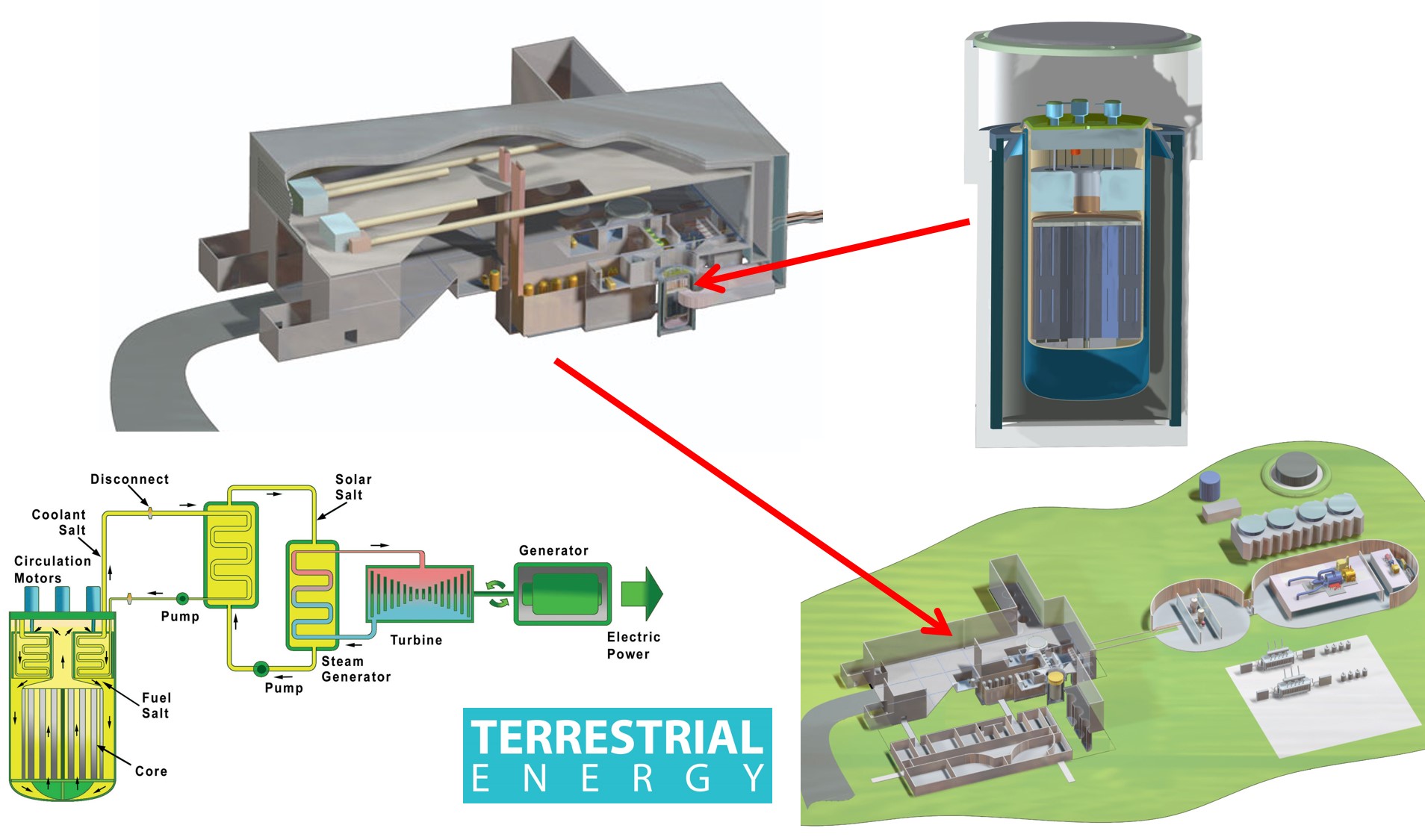

IMSR

Et comme Terrapower, Terrestrial Energy a réussi à obtenir un soutien gouvernemental. Le 4 mars 2016, le gouvernement canadien a annoncé une subvention de 5,7 millions de dollars canadiens. Terrestrial Energy a rajouté à cette annonce qu’ils vont fabriquer d’ici septembre 2018 un prototype non-nucléaire de leur réacteur, chauffé électriquement, pour effectuer des essais de validation.

Dans un entretien avec le site internet Nuclear Energy Insider publié le 7 mars 2016, leur directeur général Simon Irish a dit : « La baisse des coûts associée à ce système signifie que le coût moyen actualisé est estimé à $40-$50 / MWh, sur la base d’un réacteur d’une capacité de 300 MWe. »

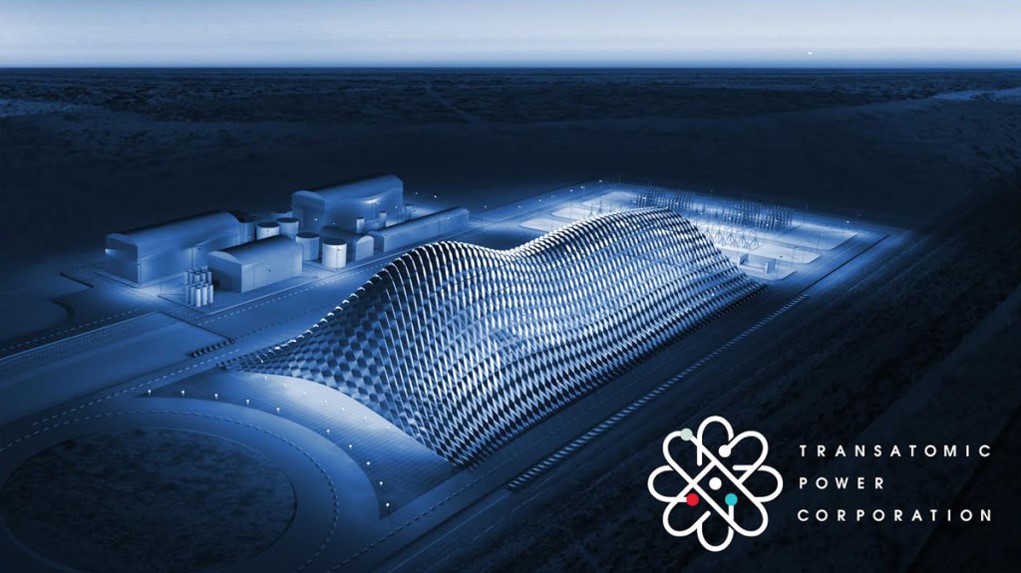

Et à Boston, l’entreprise Transatomic Power a levé 6,3 millions de dollars de différents investisseurs privés, y compris le Founders fund de Peter Thiel, le financier de PayPal et Facebook. Transatomic développe un réacteur à sels fondus qui serait capable de transformer les déchets issus des réacteurs à eau pressurisée actuels en énergie, et ainsi offrir une solution à la question de la gestion de ces déchets.

TAP

Ca commence à faire beaucoup de dollars !


Avec ce niveau d’intérêt, on peut se demander combien de temps encore la France peut continuer à ignorer les avantages de la fission liquide.

L’opportunité du siècle ?

 « Je détermine ce dont le monde a besoin, puis je cherche à l’inventer. »

– Thomas Edison

En 2015 le monde a besoin, plus que jamais, d’une source d’énergie qui est fiable, sûre, durable, propre et bon marché.

« Notre avenir énergétique est défini par une montagne. Cette montagne se crée et se construit devant nous, et va être construite sur les deux prochaines décennies, pour la prochaine génération.

[Cet avenir] est basé sur une demande croissante d’énergie primaire dans les économies non-OCDE. Cette demande d’énergie est construite par six milliards de personnes, qui désirent le mode de vie de la classe moyenne que nous avons aujourd’hui en Occident.

Si l’économie mondiale va fournir cette énergie pour répondre à ce désir, il faut énormément d’énergie propre. »

– Simon Irish, PDG de Terrestrial Energy

Terrestrial Energy est une entreprise privée canadienne avec plus de 30 personnes, qui cherche activement à inventer ce dont le monde a besoin, à travers la technologie des réacteurs nucléaires à sels fondus. Dans une présentation en avril 2015 son PDG Simon Irish a expliqué, du point de vue d’un financier, l’énorme opportunité économique offerte par cette technologie.

(vidéo sous-titrée en français, transcription ici)

« La fourniture d’énergie mondiale est probablement 5% du produit mondial brut, $3,500,000,000,000 par an.

La valeur des fonds propres des compagnies d’énergie d’aujourd’hui est de $5,000,000,000,000, qui est 7,6% de la capitalisation boursière du monde. La valeur d’entreprise de ces sociétés est encore plus. Il y a de gros enjeux au cours des deux prochaines décennies dans cette zone. »

« Si on pouvait conquérir [le marché de remplacement des centrales à charbon] d’une manière incontestée avec un petit réacteur modulaire, compétitif par rapport aux alternatives aux combustibles fossiles, ce serait une opportunité très, très importante. »

Le produit en développement chez Terrestrial Energy est nommé « Réacteur Intégral à Sels Fondus«  (en anglais: Integral Molten Salt Reactor, IMSR). C’est un petit réacteur modulaire qui a l’objectif d’être le plus simple et le moins cher possible, pour démocratiser l’énergie auprès d’une population la plus large possible, et ainsi lutter contre le réchauffement climatique et accroître la prospérité de l’humanité.

Illustration IMSR

L’opportunité économique que représente cette technologie est décrite en plus de détail sur le site internet de Terrestrial Energy. En mai 2015 il était indiqué sur ce site que « L’IMSR peut produire de l’énergie à un coût moyen actualisé de $0,04 / kWh », une phrase retirée depuis mais qui représente certainement l’ambition de l’entreprise.

Imaginons pour un instant un monde où l’électricité propre coûte $0,04 / kWh…

L’IMSR se décline en 3 tailles, pour conquérir différents segments du marché de l’énergie.

IMSR 80 300 600

  • L’IMSR80 génère 80 mégawatts de chaleur, ou 33 mégawatts d’électricité
  • L’IMSR300 génère 300 mégawatts de chaleur, ou 141 mégawatts d’électricité
  • L’IMSR600 génère 600 mégawatts de chaleur, ou 291 mégawatts d’électricité

La taille relativement petite de ces réacteurs permettrait de les construire en usine et les livrer préfabriqués sur le site d’une centrale nucléaire, en contraste avec les grands réacteurs proposés par l’industrie nucléaire traditionnelle, tel que l’EPR d’Areva (maintenant EDF…) avec ses 4500 mégawatts de chaleur et 1650 mégawatts électriques.

Mais les économies d’échelle offertes par une production en série des réacteurs sont éclipsées par l’opportunité présentée par le changement d’un combustible nucléaire solide à un combustible LIQUIDE. Dissoudre l’uranium ou le thorium dans un mélange de sels fondus permet de concevoir un système d’énergie qui fonctionne à pression atmosphérique, avec des substances qui sont chimiquement très stables. En effet, la chimie des sels fondus offre une première barrière de confinement efficace pour les produits de la réaction de fission. Et cette sécurité intrinsèque permet de concevoir un système bien moins cher.

Le coût de l’électricité nucléaire est largement dominé par le capital nécessaire à la construction d’une centrale. A l’opposé d’une centrale thermique, le combustible nucléaire représente une petite fraction du coût global de l’énergie produite. Et il y a une relation directe entre l’investissement de capital nécessaire pour construire un système d’énergie nucléaire et le profil de sécurité intrinsèque du système de réacteur.

CAPEX = ƒ (profil de sécurité intrinsèque du système de réacteur)

Un aspect intéressant de Terrestrial est une volonté de communiquer assez ouvertement sur leur technologie. L’entreprise utilise les médias sociaux (Facebook, Twitter, LinkedIn) et a écrit un article Wikipedia sur l’IMSR. Cet article est désormais traduit en français, sur Wikipédia.fr

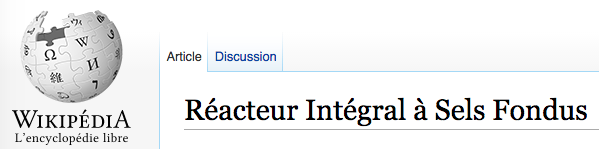

Wiki IMSR

David Leblanc, président et directeur technique de Terrestrial Energy a parlé du développement de l’IMSR à la conférence TEAC7 sur l’énergie du thorium, en juin 2015 (voir cette video). Il présentera un nouvel aperçu au symposium de la World Nuclear Association, le 10 septembre 2015 à Londres.

En tant qu’entreprise privée, Terrestrial Energy ne communique pas sur le niveau d’investissement qu’ils ont obtenu. Mais regardons une sélection des personnes qu’ils ont nommées au sein de leur conseil d’administration, équipe de management et conseil consultatif international (cliquez sur les images pour plus d’information) :

Bodner Edwards Engel Hill Johnson MacDiarmid Merrifield Reinsch Rickman Whitman

Certaines de ces personnes ont occupé des postes aux plus haut niveaux des administrations, institutions et entreprises de l’Amérique du nord. Clairement, ils sont convaincus de la nécessité de poursuivre cette technologie activement. Les réacteurs à sels fondus de Terrestrial Energy et d’autres jeunes entreprises pourraient bien représenter l’opportunité du 21ème siècle.
