Machines à vapeur

Attention ! Question piège :

Qui a inventé la machine à vapeur ?


La réponse ?

Tous ont apporté leur pierre à l’édifice. La nature du développement technologique est ainsi – chaque inventeur se tient sur les épaules des géants qui l’ont précédé.

L’histoire du développement humain est étroitement liée au coût de l’énergie. Les humains chasseurs-cueilleurs de la préhistoire ont besoin d’une grande superficie de terrain pour survivre. Une population plus importante devient possible avec l’agriculture, puis en remplaçant l’énergie mécanique des hommes par celle des animaux de trait. Mais à la fin du moyen âge, l’Europe est confrontée à la catastrophe écologique de la déforestation. On commence alors à exploiter l’énergie thermique de la houille, mais les réserves disponibles près de la surface sont rapidement épuisées.

Thomas Newcomen combine les idées de Denis Papin et Thomas Savery pour inventer en 1712 la première machine à vapeur utilisée commercialement, pour extraire l’eau des mines et permettre une extraction en profondeur.

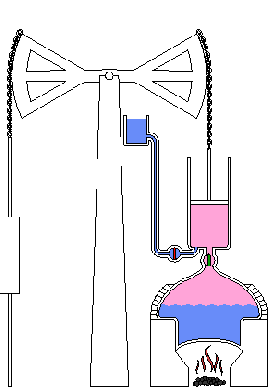

Newcomen_atmospheric_engine_animation

Avec cette machine thermique les humains sont enfin capables de transformer l’énergie thermique en énergie mécanique. C’est le début de la révolution industrielle.


Le coût de l’énergie issue d’une machine thermique est composé :

  • du coût du capital de la machine
  • du coût du carburant pour la source de chaleur
  • des coûts de fonctionnement

La machine de Newcomen est capable de convertir en énergie mécanique seulement 1,3% de l’énergie dans le charbon qui l’alimente. Avec ce faible rendement, son coût du carburant est très important, mais il faut attendre 58 ans et l’invention de James Watt pour faire mieux.

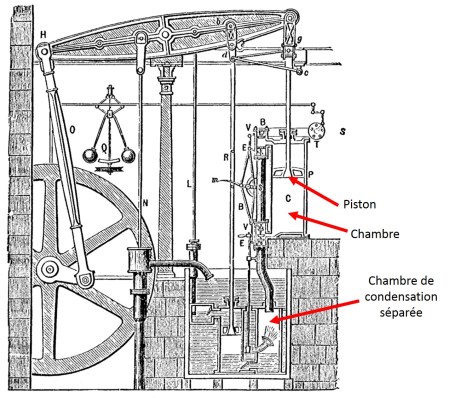

Machine de Watt.jpg

La genie de Watt est de réaliser que la machine de Newcomen gâche presque trois quarts de l’énergie de la vapeur en chauffant le piston et la chambre. Avec une chambre de condensation séparée, le rendement est plus que doublé. Le coût de la machine étant similaire, l’énergie produite coûte bien moins cher.

Watt s’associe alors avec Matthew Boulton. Les revenus de leur entreprise « Boulton & Watt » sont avant tout générés par les économies en charbon réalisées par les propriétaries des machines.

Pensez-vous que James Watt a inventé la machine à vapeur ?

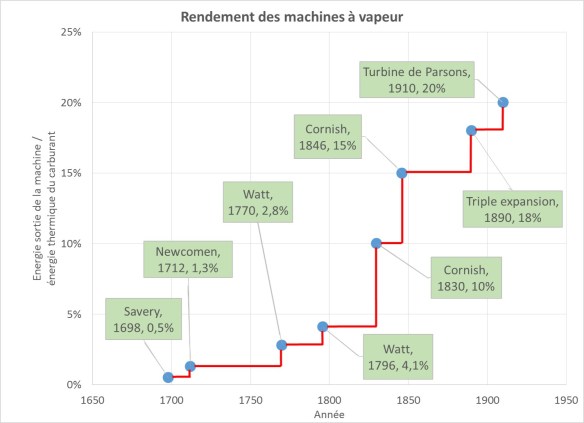

Rendement des machines à vapeur

Source : « Dynamics of Technological Change« , L.A. Girifalco, p.484

L’histoire de la révolution industrielle est une course pour atteindre des rendements toujours plus importants des machines thermiques. C’est vrai que Watt y a largement contribué, mais cette démocratisation du coût de l’énergie qui rend possible la vie moderne est le travail de multiples inventeurs et ingénieurs.

La machine de Newcomen, utilisée uniquement dans les mines, a rapidement été remplacée par celle de Watt. Avec un coût de l’énergie toujours en baisse grâce aux améliorations en continu chez Boulton & Watt, leur machine remplace également l’énergie éolienne des moulins à vent et l’énergie hydraulique des roues à aubes, devenant de plus en plus utile.

Il est étonnant dans le graphique ci-dessus de remarquer qu’il faut 200 ans pour passer d’un rendement de 1,3% au rendement de 20% de la première turbine de Charles Parsons. On ne peut jamais sous-estimer la difficulté que présente le changement technologique – souvent les technologies nécessaires à la fabrication d’une machine rentable progressent moins vite que les théories et les idées des inventeurs.

Aujourd’hui les turbines dans les centrales électriques à cycle combiné gaz permettent d’atteindre des rendements supérieurs à 61%, mais les temps modernes ont vu un autre progrès important dans les machines à vapeur, du côté de la source de chaleur.

EPR Flamanville

Une grande machine à vapeur actuellement en construction à Flamanville

Les combustibles nucléaires à base d’uranium et thorium ont une densité énergétique environ 1 million de fois supérieure aux combustibles fossiles, mais les machines pour extraire cette énergie sont bien plus complexes que les chaudières des anciennes machines à vapeur. Le nucléaire a donc une logique économique différente, où le coût du carburant est minime et le capital investi dans la machine représente la plupart du coût de l’énergie.

En 2016 l’humanité est confrontée au réchauffement climatique. Malgré le progrès des énergies renouvelables et du nucléaire à bas carbone, les énergies fossiles progressent plus vite parce qu’elles sont moins chères. L’histoire de la machine à vapeur nous montre que la prospérité humaine progresse quand le coût de l’énergie diminue. Le défi majeur du 21ème siècle est d’atteindre une prospérité décente pour chaque humain et simultanément d’arrêter le réchauffement climatique et réduire l’impact des humains sur l’environnement. La conférence COP21 a échoué à mettre en place une taxe carbone parce qu’il est politiquement impossible de rendre l’énergie plus chère, même si elle est sale. L’énergie propre est un problème d’ingénierie – elle doit être moins chère que le charbon.

Le développement commercial de la fission nucléaire a atteint un niveau très similaire à celui de la machine à vapeur il y a 250 ans.

  • Après des premières expériences, un seul principe a été déployé commercialement
  • Cette technologie a atteint ses limites
  • La technologie est sur le marché depuis plus de 50 ans
  • L’utilisation du carburant est faible
  • Le coût de l’énergie produite n’est pas très competitif avec les alternatives sur le marché
  • Quelques centaines de machines ont été produites
  • Les machines ont une seule utilisation commerciale
  • La civilisation humaine est face à une crise environnementale
  • Le rythme de déploiement des machines est insuffisant pour résoudre cette crise environnementale.
  • Le potentiel théorique reste immense
  • Un système amélioré a été inventé, avec le potentiel de faire une rupture dans le coût de l’énergie
  • Ce nouveau système est en cours de développement
  • L’industrie établie a dénoncé la faisabilité du nouveau système [1]

Tout comme Boulton & Watt, les innovateurs actuels dans l’énergie nucléaire ont réalisé l’importance primordiale de réduire le coût de cette énergie. Mais au lieu de viser une meilleure utilisation du carburant, les principes économiques de l’énergie nucléaire nécessitent de réduire le coût de la machine.

Alors, pourquoi les systèmes d’énergie nucléaires actuels sont-ils chers?

Quand on fissionne le noyau d’un atome, deux nouveaux atomes sont générés qui s’appellent des produits de fission. Ils sont très radioactifs et hasardeux pour les humains. Ces atomes se désintègrent sur des périodes plus ou moins longues jusqu’au moment où ils deviennent des isotopes stables qui ne sont plus hasardeux.

Dans les réacteurs à eau pressurisée utilisés aujourd’hui, le combustible est un solide. Les produits de fission restent enfermés dans cette matière solide mais peuvent s’échapper si le combustible chauffe et fond. Comme certains produits sont des gaz, un confinement du réacteur est nécessaire pour éviter leur dispersion dans l’atmosphère en cas d’accident. Ce confinement est compliqué et cher parce que le système fonctionne avec une pression très élevée. Ces fragilités nécessitent l’utilisation de nombreux systèmes de sécurité compliqués et onéreux pour garantir un niveau de sûreté acceptable.

Le coût d’un système d’énergie nucléaire est une fonction du profil de sécurité intrinsèque du système de réacteur.

Dans un réacteur à sels fondus le combustible est un liquide. Le mélange de sels est choisi pour rester liquide sur une grande plage de températures, et pour pouvoir dissoudre la matière fissile et la plupart des produits de fission sous la forme de sels qui sont chimiquement très stables. La dilatation du liquide selon la température assure un fort coefficient de contre-réaction qui donne une stabilité dynamique de fonctionnement, à pression atmosphérique. Avec une sécurité intrinsèque assurée par cette conception chimique, la « fission liquide » permet d’envisager un système de réacteur plus simple et bien moins cher.

Une course internationale a commencé pour lancer cette technologie sur le marché. La magie de l’entrepreneuriat, quand un architecte technique avec une idée rencontre un investisseur avec des fonds, est à l’oeuvre pour concevoir puis construire ces machines, avec des millions de dollars engagés. La rupture technologique de la fission liquide n’est plus une question de « si ». C’est une question de « qui » et de « quand ».

Qui seront les Boulton & Watt du 21ème siècle ?

Partenariats

L’énergie nucléaire suivra la même courbe de développement que la machine à vapeur, mais avec un décalage d’environ 250 ans. Avec un coût compétitif et une capacité de production importante, elle contribuera activement à lutter contre le réchauffement climatique.

Pour les systèmes à fission liquide en développement aujourd’hui, les principaux éléments de création de valeur qui permettront de réduire le coût de l’énergie seront :

  • La sécurité intrinsèque d’un combustible liquide chimiquement stable
  • Une conception élégante et simplifiée, avec une architecture astucieuse du système complet
  • Une température de fonctionnement plus élevée
  • Une approche modulaire pour la fabrication des bâtiments et composants, l’assemblage et la mise en exploitation

Pour le futur, il reste un potentiel important de réduction de coût avec :

  • Des systèmes surgénérateurs
  • Des machines thermiques plus petites qui exploitent mieux les hautes températures de fonctionnement
  • Un cycle de combustible au thorium, ou qui incinère les déchets des réacteurs actuels
  • Des améliorations des matériaux pour prolonger la vie de certains composants
  • Un processus rationalisé pour l’attribution de licences d’exploitation

… sans mentionner les inventions à venir.

Et comme la machine à vapeur, les systèmes d’énergie nucléaire moins chers et plus compacts trouveront beaucoup plus d’utilisations :

  • Fourniture de chaleur pour les processus industriels
  • Production de carburants liquides de synthèse à partir d’eau et de dioxide de carbone
  • Dessalement de l’eau de mer
  • Alimentation de collectivités hors réseau
  • Propulsion marine

Ce futur est possible. Il est même probable car il est nécessaire. Avec l’esprit d’entreprenariat qui animait Boulton & Watt nous pouvons fabriquer des machines à vapeur modernes et moins chères qui seront un progrès pour l’humanité et pour la planète.

[1] Quand John Smeaton a vu la première machine de Watt, il a signalé à la société des ingénieurs que « ni les outils ni les ouvriers existent qui peuvent fabriquer une machine aussi complexe avec suffisamment de précision ».

UK flag Cet article a été publié en anglais sur le site de la « Alvin Weinberg Foundation »

L’opportunité du siècle ?

 « Je détermine ce dont le monde a besoin, puis je cherche à l’inventer. »

– Thomas Edison

En 2015 le monde a besoin, plus que jamais, d’une source d’énergie qui est fiable, sûre, durable, propre et bon marché.

« Notre avenir énergétique est défini par une montagne. Cette montagne se crée et se construit devant nous, et va être construite sur les deux prochaines décennies, pour la prochaine génération.

[Cet avenir] est basé sur une demande croissante d’énergie primaire dans les économies non-OCDE. Cette demande d’énergie est construite par six milliards de personnes, qui désirent le mode de vie de la classe moyenne que nous avons aujourd’hui en Occident.

Si l’économie mondiale va fournir cette énergie pour répondre à ce désir, il faut énormément d’énergie propre. »

– Simon Irish, PDG de Terrestrial Energy

Terrestrial Energy est une entreprise privée canadienne avec plus de 30 personnes, qui cherche activement à inventer ce dont le monde a besoin, à travers la technologie des réacteurs nucléaires à sels fondus. Dans une présentation en avril 2015 son PDG Simon Irish a expliqué, du point de vue d’un financier, l’énorme opportunité économique offerte par cette technologie.

(vidéo sous-titrée en français, transcription ici)

« La fourniture d’énergie mondiale est probablement 5% du produit mondial brut, $3,500,000,000,000 par an.

La valeur des fonds propres des compagnies d’énergie d’aujourd’hui est de $5,000,000,000,000, qui est 7,6% de la capitalisation boursière du monde. La valeur d’entreprise de ces sociétés est encore plus. Il y a de gros enjeux au cours des deux prochaines décennies dans cette zone. »

« Si on pouvait conquérir [le marché de remplacement des centrales à charbon] d’une manière incontestée avec un petit réacteur modulaire, compétitif par rapport aux alternatives aux combustibles fossiles, ce serait une opportunité très, très importante. »

Le produit en développement chez Terrestrial Energy est nommé « Réacteur Intégral à Sels Fondus«  (en anglais: Integral Molten Salt Reactor, IMSR). C’est un petit réacteur modulaire qui a l’objectif d’être le plus simple et le moins cher possible, pour démocratiser l’énergie auprès d’une population la plus large possible, et ainsi lutter contre le réchauffement climatique et accroître la prospérité de l’humanité.

Illustration IMSR

L’opportunité économique que représente cette technologie est décrite en plus de détail sur le site internet de Terrestrial Energy. En mai 2015 il était indiqué sur ce site que « L’IMSR peut produire de l’énergie à un coût moyen actualisé de $0,04 / kWh », une phrase retirée depuis mais qui représente certainement l’ambition de l’entreprise.

Imaginons pour un instant un monde où l’électricité propre coûte $0,04 / kWh…

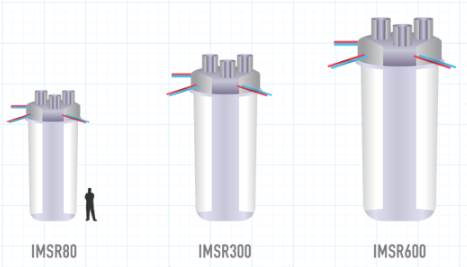

L’IMSR se décline en 3 tailles, pour conquérir différents segments du marché de l’énergie.

IMSR 80 300 600

  • L’IMSR80 génère 80 mégawatts de chaleur, ou 33 mégawatts d’électricité
  • L’IMSR300 génère 300 mégawatts de chaleur, ou 141 mégawatts d’électricité
  • L’IMSR600 génère 600 mégawatts de chaleur, ou 291 mégawatts d’électricité

La taille relativement petite de ces réacteurs permettrait de les construire en usine et les livrer préfabriqués sur le site d’une centrale nucléaire, en contraste avec les grands réacteurs proposés par l’industrie nucléaire traditionnelle, tel que l’EPR d’Areva (maintenant EDF…) avec ses 4500 mégawatts de chaleur et 1650 mégawatts électriques.

Mais les économies d’échelle offertes par une production en série des réacteurs sont éclipsées par l’opportunité présentée par le changement d’un combustible nucléaire solide à un combustible LIQUIDE. Dissoudre l’uranium ou le thorium dans un mélange de sels fondus permet de concevoir un système d’énergie qui fonctionne à pression atmosphérique, avec des substances qui sont chimiquement très stables. En effet, la chimie des sels fondus offre une première barrière de confinement efficace pour les produits de la réaction de fission. Et cette sécurité intrinsèque permet de concevoir un système bien moins cher.

Le coût de l’électricité nucléaire est largement dominé par le capital nécessaire à la construction d’une centrale. A l’opposé d’une centrale thermique, le combustible nucléaire représente une petite fraction du coût global de l’énergie produite. Et il y a une relation directe entre l’investissement de capital nécessaire pour construire un système d’énergie nucléaire et le profil de sécurité intrinsèque du système de réacteur.

CAPEX = ƒ (profil de sécurité intrinsèque du système de réacteur)

Un aspect intéressant de Terrestrial est une volonté de communiquer assez ouvertement sur leur technologie. L’entreprise utilise les médias sociaux (Facebook, Twitter, LinkedIn) et a écrit un article Wikipedia sur l’IMSR. Cet article est désormais traduit en français, sur Wikipédia.fr

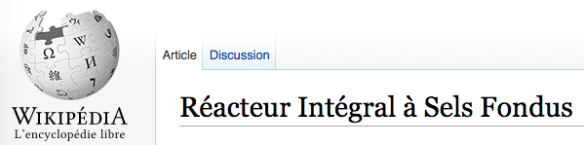

Wiki IMSR

David Leblanc, président et directeur technique de Terrestrial Energy a parlé du développement de l’IMSR à la conférence TEAC7 sur l’énergie du thorium, en juin 2015 (voir cette video). Il présentera un nouvel aperçu au symposium de la World Nuclear Association, le 10 septembre 2015 à Londres.

En tant qu’entreprise privée, Terrestrial Energy ne communique pas sur le niveau d’investissement qu’ils ont obtenu. Mais regardons une sélection des personnes qu’ils ont nommées au sein de leur conseil d’administration, équipe de management et conseil consultatif international (cliquez sur les images pour plus d’information) :

Bodner Edwards Engel Hill Johnson MacDiarmid Merrifield Reinsch Rickman Whitman

Certaines de ces personnes ont occupé des postes aux plus haut niveaux des administrations, institutions et entreprises de l’Amérique du nord. Clairement, ils sont convaincus de la nécessité de poursuivre cette technologie activement. Les réacteurs à sels fondus de Terrestrial Energy et d’autres jeunes entreprises pourraient bien représenter l’opportunité du 21ème siècle.

Compte rendu du colloque « Le nucléaire du Futur »

La Fondation Ecologie d’Avenir a publié sur son site internet le compte rendu du colloque « Le nucléaire du Futur » du 22 novembre à Paris.

On y retrouve la présentation de Daniel Heuer : « Thorium et sels fondus », avec la vidéo et les diapositives de la présentation en format .pdf

Daniel Heuer.pngVous trouverez également ici sur energieduthorium.fr, la transcription de cette présentation. Voici quelques citations extraites de cette transcription:



Le cycle thorium est le seul alternative au cycle uranium

Trois avantages [du thorium] que l’on met en avant généralement :

  • Une production de transuraniens réduite
  • La régénération au spectre thermique
  • La non prolifération

Par rapport au cycle Pu […] les avantages qu’on obtient sont :

  • meilleure utilisation des ressources et
  • moins de production de déchets

Quels sont les avantages d’un combustible liquide ?

  • Tout est homogène tout le temps puisque le combustible circule en permanence
  • Vous déposez les fragments de fission dans le caloporteur […] et là, vous gagnez une réactivité du réacteur qui est très très importante
  • Le pilotage est fait uniquement à l’extérieur grâce à cet avantage du fait que la chaleur est directement déposée dans le caloporteur.
  • Lorsque vous voulez arrêter le réacteur, vous faites écouler le combustible liquide dans d’autres réservoirs qui eux ont une géométrie telle qu’on est sur de ne jamais être critique et la puissance résiduelle est évacuée passivement, sans aucune intervention. On a deux géométries différentes – on n’est pas coincé comme à Fukushima où d’un seul coup vous n’avez plus de refroidissement […] et c’est vraiment un très très gros avantage de sûreté.
  • Vous avez la possibilité de retraiter le combustible sans arrêter le réacteur

Le MSRE […] a fonctionné à 8MW thermiques pendant 5 ans. Il n’y a pas eu de problèmes de corrosion, donc ce problème a été parfaitement résolu par les américains à cette époque là, grâce à la Hastelloy-N qui permet de manipuler ce genre de combustible sans problème.

On a pu définir un nouveau type de réacteur, […] qui a été baptisé “Molten Salt Fast Reactor”, donc le MSFR, qui a donc comme différence fondamentale par rapport au MSBR c’est qu’il n’y a plus de graphite. […] il a un certain nombre d’avantages, d’abord tous les coefficients de contre réaction sont très largement négatifs […] Et donc on a là un réacteur intrinsèquement stable, parfaitement sûr, qui n’a besoin […] ni de barres de commande ni de barres d’arrêt d’urgence : on arrête le réacteur en vidant le sel tout simplement.

Ce réacteur a été retenu par le forum international Gén. 4 en 2008

On a envisagé un réacteur incinérateur : puisque c’est un mange-tout, il peut aussi manger [les inventaires de fin de vie]

Le cycle thorium est le seul alternative au cycle uranium, donc il serait idiot de ne pas s’y intéresser

Le thorium est bien adapté au combustible liquide de type fluorure, et les fluorures trouvent tout leur potentiel dans le thorium.

Pour l’instant on travaille avec le projet Européen EVOL qui est un projet d’un million d’Euros pour dix labos européens, enfin pour 10 pays, sur 3 ans seulement. Donc c’est 300.000 Euros par an répartis entre 10 pays ça fait donc pas grande chose.

Image : Fondation Ecologie d’Avenir

Colloque « Le nucléaire du futur »

Evénement !

Jeudi 22 Novembre 2012,  la Fondation Ecologie d’Avenir (Institut de France) organise un Colloque « Le nucléaire du futur » à 15h, Collège des Bernardins, 20 rue de Poissy, 75005 Paris (Inscription en ligne possible).

Screen Shot 2012-10-28 at 20.17.12

Le programme complet est ici. Daniel Heuer du CNRS Grenoble (LPSC) parlera de « Thorium et sels fondus ».
